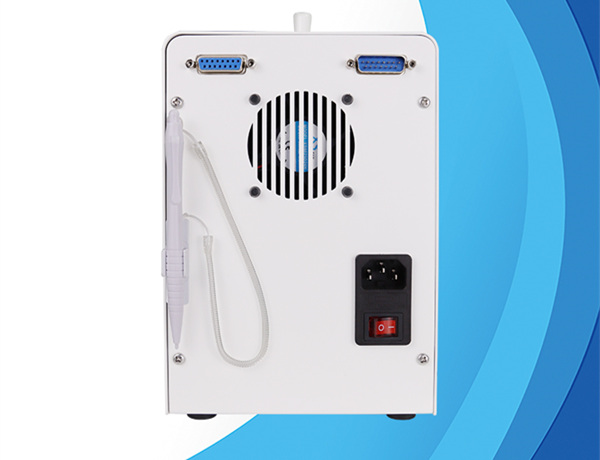

蠕動泵外控模塊中的“共陰與共陽”是電路設計中的兩種重要概念，它們主要涉及到信號的控制方式提供與否。以下是思諾蠕動泵廠家對這共陰與共陽詳細解釋：
共陰與共陽定義：
共陰：陰極（負極）作為公共端，即所有信號的負極都連接在一起。在智能蠕動泵的外控模塊中，共陰接線方式常用于“啟停”、“正反”和“頻率”等信號的控制。這種接線方式在某些產品中是默認的，如保定思諾流體科技有限公司的小型蠕動泵產品。
共陽：陽極（正極）作為公共端，即所有信號的正極都連接在一起。大部分PLC（可編程邏輯控制器）采用共陽接法。需要注意的是，共陰和共陽的產品無法直接互相聯接，因為它們的信號電平定義是相反的。
應用場景：
某些蠕動泵產品允許通過跳線改變接線方式，以適應不同的控制需求。例如，WS600-2B和WS600-2A型號的產品可以跳線改變?yōu)楣碴柦臃ǎ渌a(chǎn)品可能暫時不支持這種功能。
外控模塊通常設計為共陰式接線，因為這是一種較為常見的信號控制方式。如果需要使用共陽接線，可能需要特殊的接頭定義，并且不能使用標準的外控模塊。
